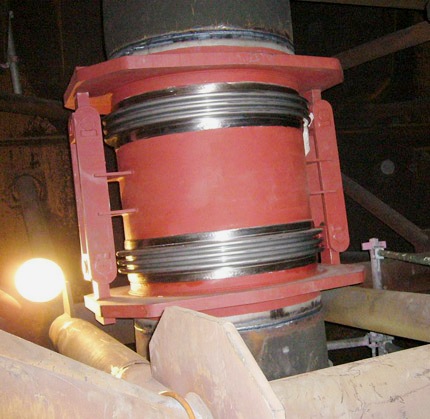

Как устанавливать компенсаторы Witzenmann Hydra

10.11.2012

Компенсаторы линейных расширений Witzenmann Hydra различаются сферой применения, которая указывается в дополнительной маркировке. Приборы с приставками ARF и ARN применяются в системах отопления, а HYDRA AMV применяется только на питьевых водопроводах. Все эти компенсаторы не нуждаются в каком- либо техобслуживании.

А вот при установке компенсаторов нужно тщательно соблюдать порядок, предписанный инструкциями. Производители особо обращают внимание, что нарушения порядка установки снимают с них всякую ответственность, и в случае поломки это не считается страховым случаем.

Очень важно знать главное правило монтажа сифона: всю работу по его установке нужно производить, не снимая с него защитные скобы предварительного натяжения, иначе после этого собрать его будет невозможно!

Как и всякую работу, компенсатор перед установкой надо внимательно осмотреть. Нужно исключить возможные повреждения, которые агрегат мог получить при транспортировке. После извлечения из фирменной упаковки нужно весьма осторожно обращаться с компенсатором, не допуская ударов и падений.Если монтаж производится с применением сварки, нужно особенно тщательно защищать рабочую поверхность сильфона компенсатора от искр и брызг металла или шлака. Гофры сильфона нужно тщательно освободить от любых частиц строительного мусора, изоляционного или упаковочного материала. До монтажа это следует сделать внутри сильфона, а после установки на трубопровод- и снаружи прибора.

Перед термоизоляцией, которая выполняется минеральной ватой, необходимо установить металлический кожух прибора. При креплении теплоизоляции нельзя использовать материалы из чёрного металла, который может разъесть коррозия.

Нужно предотвратить возможность деформирования сифона кручением труб и во время монтажа, и после снятия защиты, и во время эксплуатации трубопровода.

Осевые компенсаторы требуют особенно тщательного монтажа труб, они должны располагаться в жестких направляющих по обе стороны системы от компенсатора на расстоянии, равном трём диаметрам трубы. Эти опоры могут быть выполнены анкерами.

Элементы конструкции компенсатора, наружные кожухи и внутренние трубы нельзя использовать как направляющие для труб.

Анкерные опоры должны быть надёжно закреплены. Иначе они не выдержат осевых напряжений при испытании системы, компенсатор значительно расширится, и все затраты и работы по его установке пойдут насмарку.
