Зачем нужно лазерное сканирование объектов и геодезия

21.09.2015

0

Современные прогрессивные технологии сейчас применяются во всех отраслях производства и сферах деятельности. Благодаря бурному развитию науки, технологии усовершенствовались до неузнаваемости. С помощью технологических разработок был создан метод лазерного сканирования. Методика наземного лазерного сканирования с успехом применяется при производстве геодезических работ и в настоящее время становится все более популярной. Лазерное сканирование – это способ получения координат точек сканируемого объекта. Точки поверхностей объекта называются облаками точек. Собираются данные с исследуемого предмета с нескольких пространственных позиций, так именуемых точками стояния лазерного сканера. После сканирования объекта проводится короткая процедура регистрации облаков точек и на экране появляется трехмерная проекция определенного предмета, состоящая из огромного количества точек.

Область применения данной методики довольно широка. Прикладная геодезия имеет ряд уникальных качественных характеристик, подчеркивающих эффективность этого метода. Используя такие способы измерений, появляется возможность сбора данных путем дистанционного зондирования (сбор информации без непосредственного контакта с конструкцией) с таких объектов, как: заводы, памятники, мосты, конструкции, имеющие сложную структуру, съемка рельефа, дороги и разнообразные дорожные покрытия, горные разработки. Для этого нужно чтобы предмет находился в поле зрения, в зависимости от цветовой гаммы и степени отражения предмета.

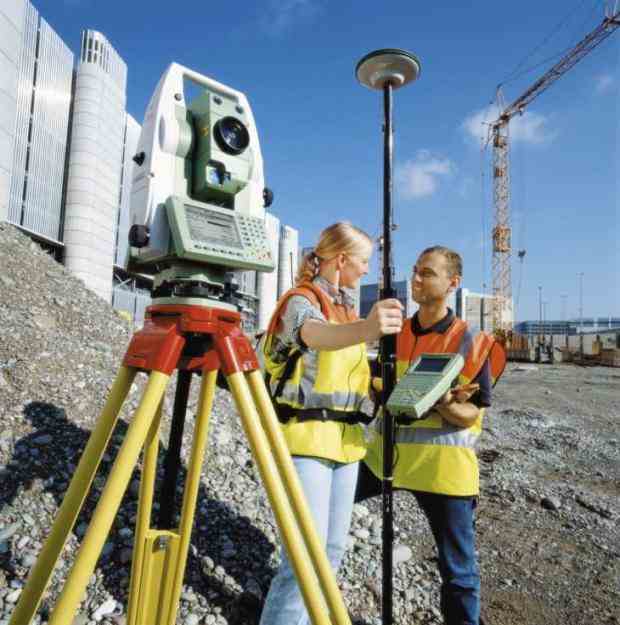

Вообще-то все необходимые измерения можно произвести, применяя обычный тахеометр. Но лазерное сканирование осуществит эту работу гораздо быстрее и создаст проекцию объекта с точностью до миллиметра, то есть с легкостью разработает цифровую модель пространства.

Чтобы создать цифровую модель пространства, сканер производит измерение расстояния до исследуемого предмета и вычисляет координаты по двум определяемым углам. Из измерительной головки устройства исходит пучок лазерного излучения, который достигнув определенной цели, отражается от ее поверхности и поступает обратно в приемник (излучатель). Затем потребителю необходимо задать шаг сканирования. После, во вращающейся призме, лазерный пучок распределится по вертикали и по горизонтали. Показания регистрируются на собственном либо съемном носителе памяти. Собранная информация обрабатывается. Изначально данные принимают вид облаков точек, а в итоге вид схемы либо чертежа.
